Механизация грузоподъемных работ всегда являлась приоритетом. В связи с этим уже достаточно давно было изобретено приспособление, которое поспособствовало значительному облегчению физического труда рабочих, задействованных в проведении операций по подъему или опусканию различных предметов. Название этого устройства – полиспаст. Что это такое, мы рассмотрим в данной статье.

История создания и определение

Никто достоверно не знает, когда же именно появились и стали эксплуатироваться механизмы для перемещения в пространстве тяжестей. В первую очередь отметим: полиспаст (что это такое, может также подсказать техническая литература) – система блоков и канатов, позволяющая значительно упростить и ускорить проведение запланированных работ с тяжеловесными объектами.полсиспаст что это такое

Изучение таких архитектурных памятников, как пирамиды Хеопса в Египте, Великая Китайская стена и прочих стародавних сооружений однозначно подтверждает, что полиспасты, назначение и устройство которых будет рассмотрено ниже, были изобретены несколько тысяч лет назад. Вполне очевидно, что изначально они характеризовались примитивностью.

Общая информация

Давайте попытаемся как можно более детально изучить полиспаст. Что это такое с технической точки зрения? По своей сути он представляет собой группу блоков, собираемых в специальные обоймы, через которые проходит либо цепь, либо канат. Самый простой полиспаст – один блок с протянутым через него тяговым элементом. Такой вариант схемы позволяет снизить в два раза усилие тяги, которое требуется для перемещения груза.полиспаст принцип действия

Классификация

Полиспасты делятся на две большие группы: силовые и скоростные. Зачастую на практике используются силовые аналоги, позволяющие значительно снизить натяжение троса. Кстати, это усилие можно вычислить достаточно просто. Для этого потребуется разделить массу груза на имеющуюся кратность полиспаста. Возникает вопрос: что же такое кратность? Ответ: кратность – отношение количества ветвей органа, на котором расположился груз, к числовому значению ветвей, которые наматываются уже на барабан. Такое определение применимо к силовым полиспастам. Что касается скоростных полиспастов, то здесь кратностью является значение, получаемое от деления скорости ведущего конца каната на скорость ведомого.

В скоростных полиспастах рабочее усилие прилагается к подвижной обойме, груз же, в свою очередь, закрепляют на свободном конце троса. Выигрыш в скорости во время эксплуатации полиспаста такого типа возникает благодаря наращиванию расстояния подъема предмета.полиспасты назначение и устройство

Изменение кратности

Полиспасты (назначение и устройство их за годы существования в своей основе остались неизменными) допускают введение или удаление из системы дополнительных блоков. За счет этого и обеспечивается получение требуемой кратности. Если кратность четная, то в таком случае свободный конец каната закрепляется на стационарном конструктивном элементе. Если же кратность является нечетной, то этот же конец присоединяют к обойме с крюком.

В силовых полиспастах увеличение кратности позволяет уменьшить диаметр каната и, соответственно, габариты барабана и блоков. Все это в итоге приводит к снижению общей массы всей системы, уменьшению передаточного числа редуктора. Но в то же время потребуется большая длина каната.полиспаст ручной

Разделение по количеству ветвей

Полиспаст (что это такое, теперь вы уже, очевидно, поняли) может быть одинарным или сдвоенным в зависимости от количества ветвей. В первом случае гибкий элемент перемещается вдоль оси барабана. Такой вариант имеет недостаток, который заключается в нежелательном изменении нагрузки на опоры барабана, а при отсутствии свободных блоков (то есть канат с подвески сразу же наматывается на барабан) предмет будет перемещаться не только по вертикали, но и по горизонтали.

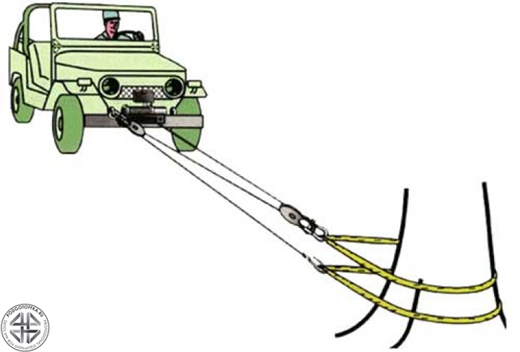

Сдвоенный полиспаст предусматривает закрепление обоих концов каната на барабане. Примером может служить полиспаст для лебедки. С целью исключения перекоса крюковой подвески применяют уравнительные блоки или балансиры. Чаще всего такая система эксплуатируется в козловых или мостовых грузоподъемных кранах или тяжелых кранах башенного типа.полиспаст для лебедки

Особенности

Абсолютно любой полиспаст, принцип действия которого в целом схож с работой рычага, хорош тем, что не требует от пользователя каких-либо специальных навыков, однако обязывает быть крайне осторожным, поскольку, как и любой другой грузоподъёмный механизм, таит в себе опасность и способен травмировать. Кроме того, эксплуатация полиспастов показывает, что применяемые в их системах тяговые элементы не обладают идеальной гибкостью и наделены некоторой жесткостью. Именно поэтому набегающая ветвь каната не способна моментально лечь в ручей блока или барабана, а сбегающая ветвь не может сразу же выпрямиться. Лучше всего это видно в момент использования канатов из стали.

Правила полиспастов

Каждый полиспаст ручной работает на основе законов физики, и потому его функционирование соответствует нескольким достаточно простым правилам, с которыми желательно ознакомиться.

  • Правило номер один. Выигрыш в усилии обеспечивают исключительно движущиеся блоки или ролики, которые закрепляются на грузе или же канате, идущем от груза. Стационарные блоки выигрыша в силе никогда не обеспечивают.
  • Правило номер два. Победа в силе кратна проигрышу в расстоянии. Говоря другими словами, например, двукратный полиспаст монтажный для каждого метра подъема предмета требует протяжки через всю свою систему двух метров каната. В то же время полиспаст 6:1 обязывает вытянуть уже 6 метров троса для перемещения вверх груза на один метр. Резюмируем: чем больше «сила» полиспаста, тем медленнее (настолько же) будет подниматься груз.полиспаст монтажный

Отдельного внимания заслуживает сложный полиспаст. Сам по себе он представляет совокупность простых полиспастов, каждый из которых тянет за собой другой. Таким образом между собой могут быть смонтированы несколько полиспастов. Данная разновидность наиболее часто применяется в момент проведения спасательных работ.

В заключение будет правильным сказать следующее: полиспаст (принцип действия его достаточно легко понять при внимательном изучении вопроса) был, остается и, скорее всего, будет еще очень долгое время верным помощником человека в решении множества насущных вопросов, связанных со строительством, монтажом, погрузкой, разгрузкой и прочими операциями, которые являются достаточно трудоемкими. Основной проблемой, устранение которой полностью на сегодняшний день не представляется возможным по причине опять-таки идеально работающих физических законов, является наличие силы трения в системе.
