 Заголовок сообщения: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Сб мар 09, 2013 00:00:34  Родился Аватар пользователя
Зарегистрирован: Пн дек 10, 2012 20:41:12
Сообщений: 10
Откуда: Москва
Рейтинг сообщения: 0 шнурок Lightning на USB от Iphone 5

вырвали провода у разъема со стороны телефона
шнур был не оригинальный,хотя изначально выглядел точно так же как на фото ниже,где написано "Apple"
так он выглядел после того как разломал корпус разъема,
было оторвано только два проводка

поскольку были оторваны только 2-а провода,перелопатив интернет нашел фото оригинального,

он залит китайской соплей,а тот который у меня нет,поэтому так легко оторвался.

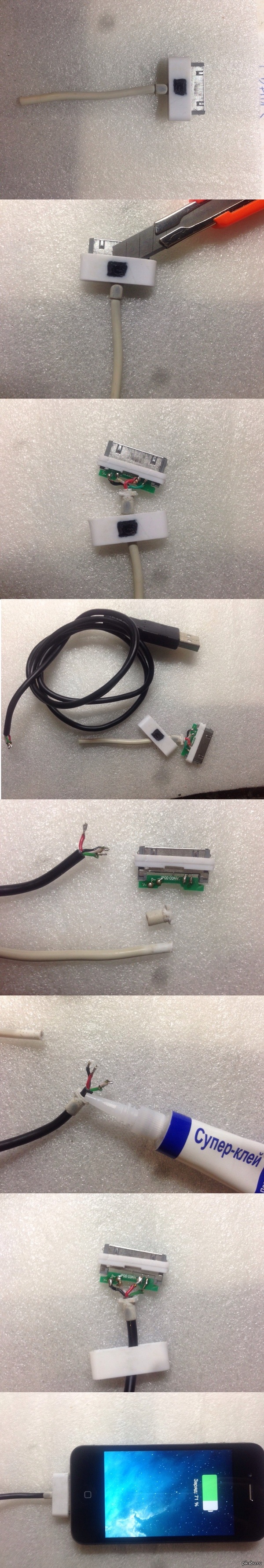

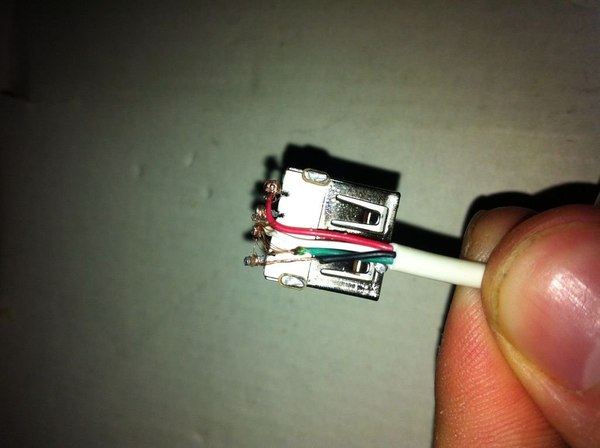

вообщем припаял два провода как на фото
так он вглядел после пайки-что характерно работает
я так и не нашел инфу или фото конкретно с такой платой,

на фото видно,что маркировка стерта,

где то прочитал что таких неоригинальных где то около 10 разновидностей,

поскольку похожей темы не нашел,может кому пригодится.

вот еще несколько фото оригинального найденые в интернете

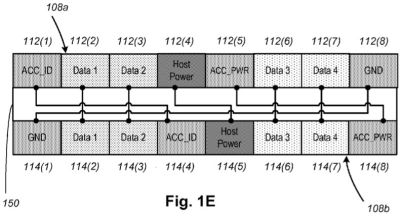

питание на разъеме iphone5(bottom)
питание на разъеме iphone5(top)

P.S. Это не плагиат (могу в доказательство торшер на первой фотке с разных ракурсов сфотать),просто разместил тему еще на 4pda,оттуда и фотки.

Последний раз редактировалось Ewgenii Сб мар 09, 2013 00:17:14, всего редактировалось 2 раз(а).

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Сб мар 09, 2013 11:33:47  Друг Кота Аватар пользователя
Карма: 33
Зарегистрирован: Ср май 28, 2008 01:32:54
Сообщений: 6723
Откуда: г. Россия
Рейтинг сообщения: 0 Вернуться наверх  ПрофильWWW



JLCPCB Prototype, Бесплатная доставка первого заказа + на прототип ПП!

Крупнейший производитель печатных плат в Китае, 290,000+ заказчиков, 8,000+ он-лайн заказов в день.

Цена за 10 плат: за 2-х слойную, за 4-х слойную, за 6-ти слойную.

LCSC Parts: Экономия до 50%, большой выбор компонентов в наличии, отправка заказа в день оплаты.

Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Вс мар 10, 2013 23:54:24  Родился Аватар пользователя
Зарегистрирован: Пн дек 10, 2012 20:41:12
Сообщений: 10
Откуда: Москва
Рейтинг сообщения: 0

SLvik писал(а):

А не проще новый шнур купить чтобы после ремонта с ошибкой телефон не спалить.
:)

Шурик,это не наш метод
:solder:

Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Вс мар 24, 2013 17:56:06  Родился Аватар пользователя
Зарегистрирован: Пн дек 10, 2012 20:41:12
Сообщений: 10
Откуда: Москва
Рейтинг сообщения: 0

SLvik писал(а):

А не проще новый шнур купить чтобы после ремонта с ошибкой телефон не спалить.
:)

так как провод (+) не был оторван,то и спалить что нибудь не получится.

Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пн июн 10, 2013 17:55:48  Открыл глаза Аватар пользователя
Зарегистрирован: Пт авг 20, 2010 00:36:08
Сообщений: 48
Рейтинг сообщения: 0 Здравствуйте

Купил знакомый китайский телефон iphone 5. Во общем телефон полностью разрядился и не включался, вскрыл зарядил батарею напрямую от бп, поставил включил,работает, но не заряжается. В итоге долго мудрив и перебирая мысли я пришол к выводу. В телефоне на разьеме куда приходит +5 вольт просто отсутствует дорожка, и это не проблема кабеля, брал новый. тоже самое. Буду теперь искать куда подать напряжение зарядки чтобы оно заряжалось.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пн фев 24, 2014 20:09:02  Родился
Зарегистрирован: Пн фев 24, 2014 20:05:40
Сообщений: 11
Рейтинг сообщения: 0 Ребят, а этот шнурок можно прозвонить? Там же контроллер, который определяет, куда + подавать - на какой контакт, соответственно хрен прозвонишь. Или я не прав? :oВернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Чт мар 13, 2014 05:39:31  Родился
Зарегистрирован: Чт мар 13, 2014 03:02:27
Сообщений: 2
Рейтинг сообщения: 0

Цитата:

питание на разъеме iphone5(bottom)


Ребят, на тех картинках неправильно показан Vbus. Напряжение для зарядки телефона, это - 5й от GND контакт (Host Power), а не 4й:

Цитата:

китайский телефон iphone 5. Во общем телефон полностью разрядился и не включался


Такая же проблема была, вот почему я сюда попал. Вот такой телефон:
До этого ни в какую i-технику не влезал, кроме Macos X. Пробовали воткнуть в тот тел. оригинальный кабель apple - не заряжает. Тогда мне попал в руки неисправный китайский кабель, у него все четыре провода оказались вытянуты из изоляции и скручены вместе (замыкали) внутри корпуса разъема. Плата разъема выглядела так:
С обратной стороны:
Схема там была такая:
Контакты я тут нумеровал просто слева направо, независимо от стороны. Металлическая часть корпуса разъема ни с чем не соединена. От нее вообще не выведено контакта на плату.
Сначала я просто перепаял разъем. Когда я втыкал этот кабель в тел. (неважно какой стороной) на элементах схемы падало 1В и на тел. поступало 4В на 5й контакт. На 4ом контакте (ACC_ID) в одном положении было 1В, в другом - 4В. Ну, я так подумал, что врядли этому "китайцу" нужна какая-то электроника в разъеме и подал 5В напрямую на 5й (Host Power) контакт. И заряд пошел. Всю электоронику отпаял. Сам аккум. заряжается током 600мА максимум, это когда тел. спит. Когда дисплей светится и тел. используется ток зарядки может падать до 0 в какие-то моменты.

Цитата:

Там же контроллер, который определяет, куда + подавать


Выходит, "+" всегда подается на один и тот же контакт - Host Power. Контроллер определяет только подавать его или не подавать (Это скорее всего из сделано для "безопасности", чтобы разъем не мог замкнуть питание через какой нибудь металлический предмет, дети в рот потянут и т.п. Ведь контакты ничем не прикрыты в отличие от micro usb). Из за того, что "+" проходит через ключ, его просто так не прозвонишь. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пт июн 13, 2014 20:27:14  Родился
Зарегистрирован: Пт июн 13, 2014 19:55:05
Сообщений: 1
Рейтинг сообщения: 0 Что бы не плодить схожие темы, пишу сюда.
Маленькая предистория.... В авто установлена голова (мафон) Alpina 9887 и что бы выводить музыку со своего iPhone 4 на это головное устройство, был куплен кабель Alpine КСЕ-422i


Но не так давно купил уже iPhone 5s. А как всем известно, разьем у "пятерки" другой, отличающийся от 4. И к моему огромному сожалению Alpine еще не выпустила новый кабель Full Speed для 5-го Айфона, а любимую музыку слушать хочется. Вот и созрела у меня мысль, купить старый оригинальный кабель от 5-ки и препаять разьем от кабеля к кабелю Alpine КСЕ-422i.
Есть распиновка зарядки от провода 4-го айфона http://www.iguides.ru/forum/showthread.php?t=19137
В этой теме есть распиновка зарядки от 5-го айфона.
Вопрос: какой провод с каким спаять что бы получился рабочий провод

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пн авг 25, 2014 12:37:51  Прорезались зубы
Зарегистрирован: Чт окт 27, 2011 16:02:34
Сообщений: 200
Рейтинг сообщения: 0

Eprst_Lalaikin писал(а):

я так подумал, что врядли этому "китайцу" нужна какая-то электроника в разъеме и подал 5В напрямую на 5й (Host Power) контакт. И заряд пошел. Всю электоронику отпаял. Сам аккум. заряжается током 600мА максимум, это когда тел. спит. Когда дисплей светится и тел. используется ток зарядки может падать до 0 в какие-то моменты.


Т.е. выводы 4 и 8 теперь висят в воздухе? А как ведет себя такой "прямой" кабель на iOS 7.1.?
А то один нехороший человек спалил 6-ножку в кабеле обратной полярностью. Я ее отпаял, а полевик замкнул. Телефон с iOS 7.1.2 на такой кабель совсем не реагирует. Предупреждение "Данный кабель или аксессуар не сертифицирован..." не считаем, оно появляется даже если просто подключить кабель к телефону, когда второй его конец никуда не подключен. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Чт сен 11, 2014 20:15:28  Нашел транзистор. Понюхал. Аватар пользователя
Зарегистрирован: Ср авг 15, 2012 20:52:40
Сообщений: 186
Откуда: 161 RUS
Рейтинг сообщения: 0

Senich_Alex писал(а):

Что бы не плодить схожие темы, пишу сюда.
Маленькая предистория.... В авто установлена голова (мафон) Alpina 9887 и что бы выводить музыку со своего iPhone 4 на это головное устройство, был куплен кабель Alpine КСЕ-422i


Но не так давно купил уже iPhone 5s. А как всем известно, разьем у "пятерки" другой, отличающийся от 4. И к моему огромному сожалению Alpine еще не выпустила новый кабель Full Speed для 5-го Айфона, а любимую музыку слушать хочется. Вот и созрела у меня мысль, купить старый оригинальный кабель от 5-ки и препаять разьем от кабеля к кабелю Alpine КСЕ-422i.
Есть распиновка зарядки от провода 4-го айфона http://www.iguides.ru/forum/showthread.php?t=19137
В этой теме есть распиновка зарядки от 5-го айфона.
Вопрос: какой провод с каким спаять что бы получился рабочий провод


Купи переходник за 2,5кр
_________________
Здесь может быть ваша реклама. Последний раз редактировалось AlekseyEnergo Пн ноя 03, 2014 20:01:20, всего редактировалось 1 раз. Нарушение пункта 2.7. Предупредил!! Вернуться наверх  ПрофильWWW



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Вс ноя 02, 2014 15:15:59  Родился
Зарегистрирован: Вс ноя 02, 2014 15:13:11
Сообщений: 1
Рейтинг сообщения: 0

Как его раскрыть , убрать эту пласмаску ? Добраться до платы то есть.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Ср май 27, 2015 12:29:33  Родился
Зарегистрирован: Пт янв 17, 2014 22:15:13
Сообщений: 3
Рейтинг сообщения: 0 Имеется шнур который сам по себе жрет 100mA. нагрев на микросхеме 6 ног без маркировки.
чем можно заменит грелку? Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Ср май 27, 2015 12:37:45  Вымогатель припоя Аватар пользователя
Карма: 5
Зарегистрирован: Пн авг 27, 2012 11:38:20
Сообщений: 526
Откуда: Москва
Рейтинг сообщения: 0

Имхо, это сердце оригинального кабеля, замены нет.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пн июн 29, 2015 20:38:27  Родился
Зарегистрирован: Пн июн 29, 2015 20:28:33
Сообщений: 2
Рейтинг сообщения: 0

Всем привет! Я тут новенький, специально зарегился, чтобы отписаться по сабжу. У меня котэ время от времени сгрызает (перекусывает) кабель Lighting-зарядки, в результате чего уже в помойку улетела не одна тыща. Причем каждый раз повреждается непосредственно сам шнур, а оба конца (USB и Lighting) остаются в полном порядке. Вопрос, можно ли вырезать поврежденную середину и починить кабель, укоротив его? В интернете видел видеообзоры починки головок, а можно ли починить сам кабель?

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пн июн 29, 2015 21:37:18  Говорящий с текстолитом Аватар пользователя
Карма: 23
Зарегистрирован: Ср май 26, 2010 15:41:09
Сообщений: 1626
Откуда: Украина, Одесская обл.
Рейтинг сообщения: 0 А что там чинить? Четыре провода соединить по цветам ума много не надо.

Укоротить конечно же можно.


_________________
Философская мудрость века настоящего, становится всеобщим здравым смыслом века последующего. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пн июн 29, 2015 21:49:12  Родился
Зарегистрирован: Пн июн 29, 2015 20:28:33
Сообщений: 2
Рейтинг сообщения: 0

_RUS73_ писал(а):

А что там чинить? Четыре провода соединить по цветам ума много не надо.

Укоротить конечно же можно.


Я просто хотел уточнить, есть ли смысл нести в ремонт или они скажут - выбрасывать? Извините, в железе практически не шарю, в отличие от ИТ.
Там есть еще какая-то серебристая обмотка- с ней что делать? Повторюсь - коннекторы в норме, повреждена жила. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Пн июн 29, 2015 22:54:39  Говорящий с текстолитом Аватар пользователя
Карма: 23
Зарегистрирован: Ср май 26, 2010 15:41:09
Сообщений: 1626
Откуда: Украина, Одесская обл.
Рейтинг сообщения: 0 серебристый - это экранировка, ее тоже соединяем

в ремонт нести смысла нет, -откажут, им проще вам новый продать

с такой легкой задачей и сами легко справитесь


_________________
Философская мудрость века настоящего, становится всеобщим здравым смыслом века последующего. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Вс фев 14, 2016 01:51:56  Родился
Зарегистрирован: Вс фев 14, 2016 01:49:13
Сообщений: 2
Рейтинг сообщения: 0

Добрый вечер всем! Столкнулся с такой проблемой! Отрвался кабель от разъема lightning в fm передатчике автомобиля! аккуратно разобрал а там всего два провода но на самом разъеме 5 контактов! Ктото с таким сталкивался?

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: ремонт шнура Lightning на USB iphone 5

СообщениеДобавлено: Вс фев 14, 2016 02:28:29  Родился
Зарегистрирован: Вс фев 14, 2016 01:49:13
Сообщений: 2
Рейтинг сообщения: 0

заметил еще одну вещь если припаять к крайним контактам вродебы gnd и vn то эффекта ноль но если в момент вставки в телефон прижать все контакты пальцем слегка то запускается зарядка и дальше заряжается пока не вытянешь! есть у когото какие либо предположения?

Вернуться наверх  Профиль
