Магазин LTE, 3G/4G, GSM оборудования » Готовые комплекты » Комплект усиления 3G + GSM

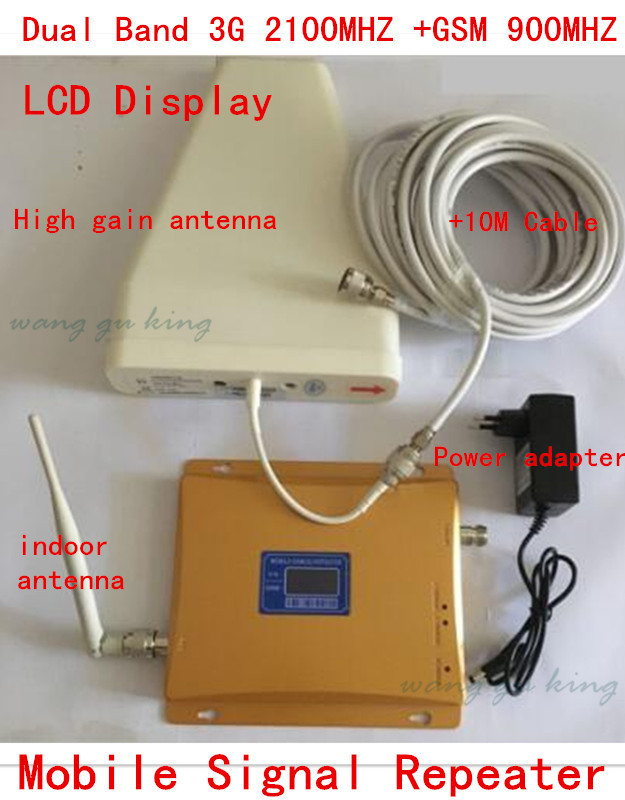

Данный комплект позволяет решить сразу две проблемы в местах с проблемной связью: отсутствие или плохой прием голосовой связи (GSM) и отсутствие или очень медленный Интернет (3G). Репитер, входящий в комплект, способен усиливать сигнал на частотах 900 МГц и 2100 МГц, что позволяет с помощью лишь одного данного усилителя обеспечить качественный голос и скоростной, либо высокоскоростной Интернет.

Также стоит отметить, что многие новые смартфоны изначально настроены так, что передают голос на 3G "подложке", т.е. используют частоту 2100 МГц не только для выхода в Интернет, но и для разговоров, даже, если прием на 2100 частоте хуже, чес на 900 МГц. Для того, чтобы такие смартфоны (а их большинство) передавали голос на стандартной 900-й частоте, нужно зайти в настройки и выставить это вручную, чего многие пользователи, а в особенности - женщины, делать не умеют. Вот почему данный комплект полностью "закрывает" эти две проблемы.

Внимание! Теперь в стандартный комплект входит кабель с пониженными потерями длиной 10 метров.

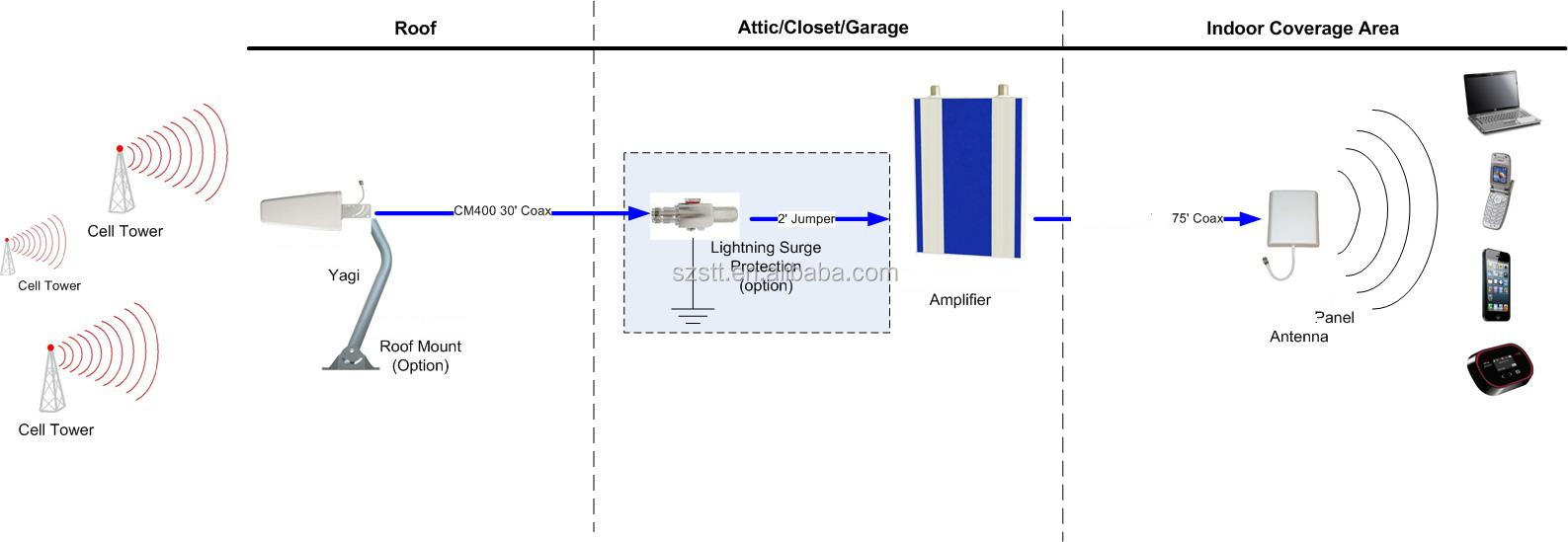

repeater_instal_8_WM

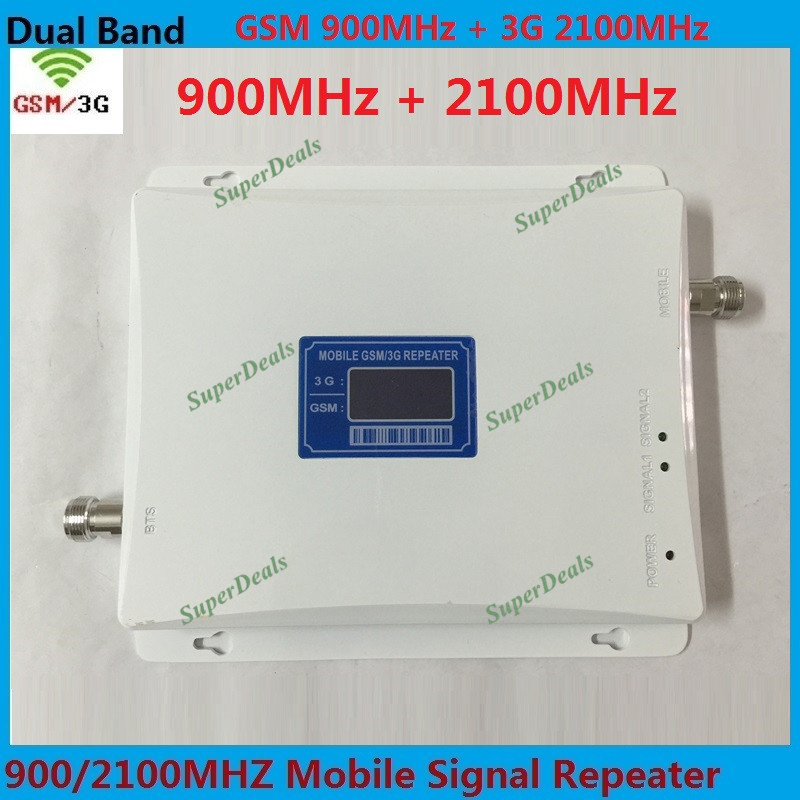

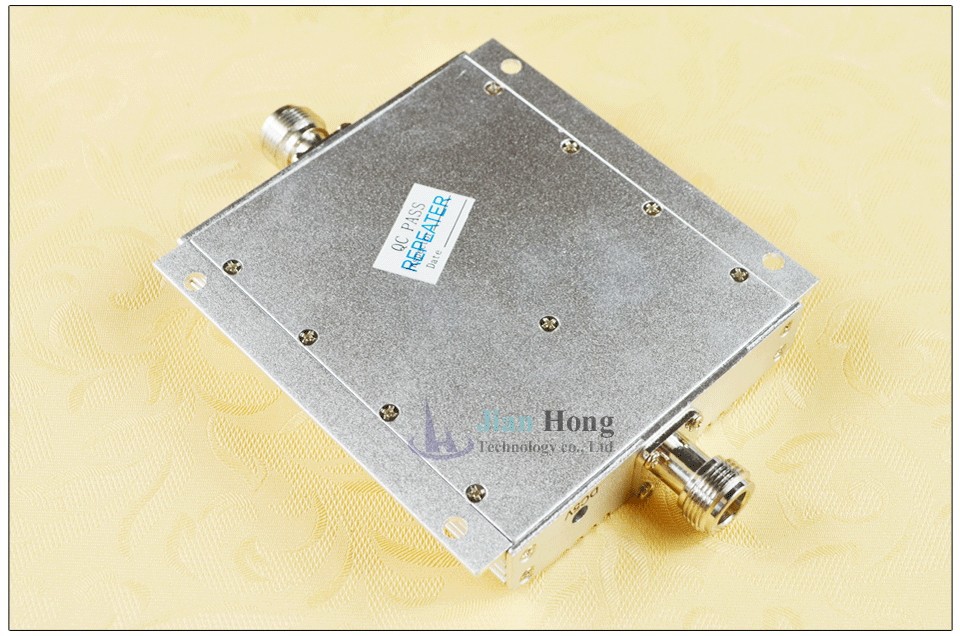

Технические характеристики репитера 3G + 2G + GSM:
3G_GSM_booster_7Рабочее напряжение: автоматическая регулировка мощности AC 85V-265V (с характеристиками высокой и низкой температуры).3G_GSM_booster_8
Диапазон рабочих частот:
GSM / 2G: 890MHz - 915MHz (передача); 935 МГц - 960 МГц (прием)
3G UMTS / HSPA: 1930MHZ - 1990 МГц (передача); 2110MHZ - 2180 МГц (прием)
Усиление: ≥55dB (передача); ≥60 (прием)
Неравномерность: ≤ 3 дБ
Коэффициент шума: ≤ 3 дБ
Коэффициент стоячей волны: ≤ 1,4
Задержка: 1 мкс
Паразитные излучения: ≤-39 dBm
Мощность: + 22дБм
Размер: примерно 180X160X25 мм (в зависимости от модели)
Вес: 0,9-1,2 кг (в зависимости от модели)
Покрытие: до 1000 квадратных метров (в зависимости от условий местности и используемой антенны)

Внешний вид репитера представлен схематично - реальный внешний вид может отличаться от представленных на рисунках.

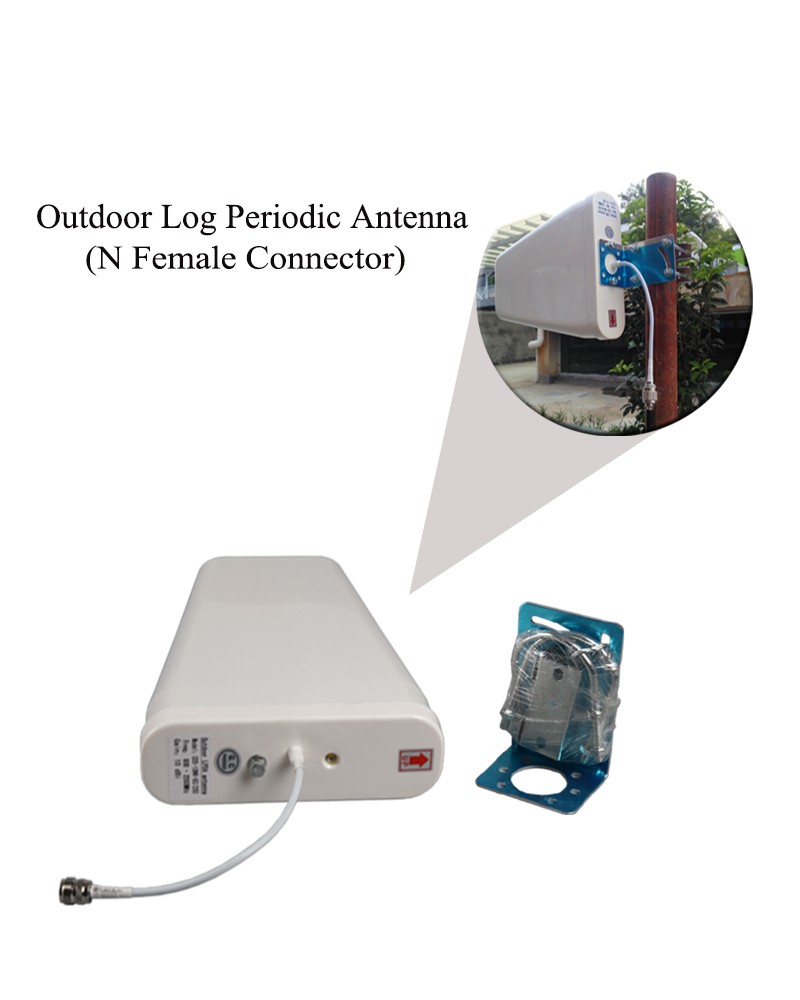

 Технические характеристики внешней антенны 3G+GSM:3G_GSM_LTE_1

3G_GSM_outdoor_antenna_3 Тип: антенна уличная направленная всепогодная
Диапазон частот: 790-960 / 1710-2700 МГц или 890-2200 МГц
Коэффициент усиления: 7-8 дБи / 9-11 дБи
Габаритные размеры (ДхШхВ): 240х240х80 мм
Волновое сопративление: 50 Ом
КСВН: не более 1,5
Тип разъема: N-тип, male
Длина кабеля: 10 м
Масса: 0,39 кг



 Технические характеристики внутренней антенны:

a9db34e8aa746f9f2e3e57490aa24b92 Технические характеристики внутренней антенны:3G_GSM_indoor_antenna_2
Тип: антенна круговая всенаправленная или потолочная
Частотный диапазон: 800-2700 МГц / 800-2500 МГц
Коэффициент усиления: 4 / 3 дБи
Сопротивление: 50 Ом
КСВН: не более 1,5
Тип разъема: N-тип, male
Размеры: Высота - 100мм; Максимальный диаметр - 165 мм
Длина кабеля: 3 м
Вес - около 0,25 кг



Для увеличения усиления и/или внутреннего покрытия можно произвести следующие замены:

0ed152f5b1650a73c00e828e2d2bb21cЗамена 1. Для большего усиления внешняя антенна может быть заменена на более мощную панельную всепогодную антенну 2G + 3G (900-2100 МГц) 9-14 дБ Российского производства. Рекомендуется для использования при нахождении от базовой станции оператора в 7 км и более. Антенна имеет более широкую диаграмму направленности, что упрощает настройку на БС операторов. При смене антенны цена комплекта увеличивается на 500 руб. Просьба при необходимости замены антенны указывать номер замены в поле "Комментарии" при заказе.





aea2cb69e2940ba3bf6494ab2ff60529Замена 2. Для использования на движущихся объектах (автомобилях, суднах и т.д.) Вы можете заменить внешнюю стандартную антенну на более мощную круговую антенну GSM / 3G 12-13 dBi, которая не требует настройки на БС операторов. Цена комплекта в этом случае увеличивается на 500 руб. Просьба при необходимости замены антенны указывать номер замены в поле "Комментарии" при заказе.







e508f519dcde5d7ed76d4790f5be162bЗамена 3. Внутренняя панельная антенна 7/9 дБ, также может использоваться, как потолочная для покрытия 1 или 2-х этажей. При креплении на стене дает покрытие перед собой 100-200 метров. Цена комплекта в этом случае увеличивается на 1000 руб. Просьба при необходимости замены антенны указывать номер замены в поле "Комментарии" при заказе.





Уважаемые покупатели! Обращаем Ваше внимание, что данный комплект будет с очень большой вероятностью работать на расстоянии не более 5-6 км от базовых станций операторов, т.к. даже самая мощная мультистандартная антенна 800-2700 МГц имеет усиление в высоких частотах не более 15 дБи, поэтому, если место, где Вы хотите использовать данный комплект, находится дальше от БС операторов, мы советуем заменить внешнюю антенну на комплект антенн со сплиттером:

splitter_81_wm

Замена 3. Высокочастотная антенна 3G 2100 МГц 22/24 дБ + низкочастотная антенна GSM 900 МГц 14 дБ + высокочастотный сплиттер (разветвитель) 800-2500 МГц + антенная кабельная сборка с пониженными потерями 5DFB длиною 10 метров - 2 штуки. Данная сборка позволяет использовать репитер на расстоянии до 8-9 км от базовых станций (вышек) операторов. При замене стандартной внешней антенны на данный комплект антенн цена комплекта в этом случае увеличивается на 5000 руб. Просьба при необходимости замены антенны указывать номер замены в поле "Комментарии" при заказе.

Замена 4. Высокочастотная антенна 3G 2100 МГц 26/28 дБ + низкочастотная антенна GSM 900 МГц 14 дБ + высокочастотный сплиттер (разветвитель) 800-2500 МГц + антенная кабельная сборка с пониженными потерями 5DFB длиною 10 метров - 2 штуки. Данная сборка позволяет использовать репитер на расстоянии до 11-12 км от базовых станций (вышек) операторов. При замене стандартной внешней антенны на данный комплект антенн цена комплекта в этом случае увеличивается на 5500 руб. Просьба при необходимости замены антенны указывать номер замены в поле "Комментарии" при заказе.

Если Вы хотите усилить сигналы GSM-900 и 3G-2100 на большом расстоянии от вышек операторов, но хотите сэкономить, то Вы можете рассмотреть другие комплекты:

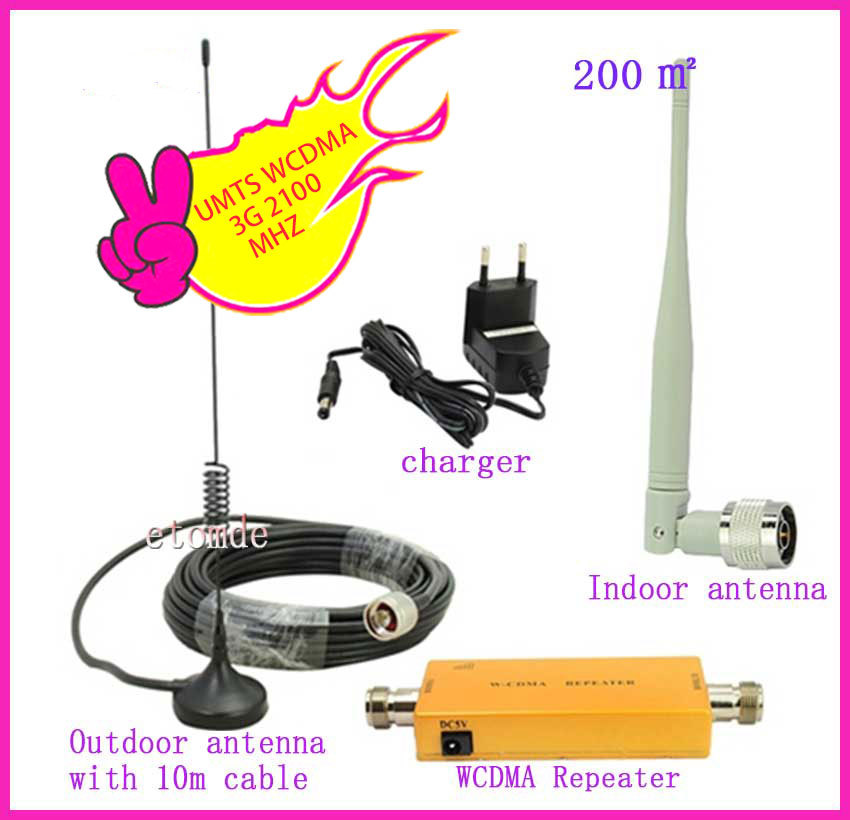

1) Вариант №1. Комплект усиления 3G UMTS-2100 - данный комплект подойдет тем, кто использует ТОЛЬКО смартфоны: т.к. смартфоны "умеют" звонить через 3G, то данный комплект усилит и голосовую (телефонную) связь в смартфоне и "поднимет" Интернет (появится значок 3G), на обычных "звонилках" (кнопочных телефонах) усиление связи не произойдет, т.к. они звонят через GSM-900, а частоту 900 МГц данный комплект не усиливает (см. Вариант №2). Преимущество: возможность использовать комплект с самой мощной антенной 3G 26/28 dBi на расстоянии до 15 км от базовой станции (в зависимости от типа и усиления внешней антенны). Для появления WiFi требуется купить WiFi-роутер 3G >>>

2) Вариант №2. Комплект усиления GSM-900 + WiFi-комплект Интернет 3G на дачу - данная пара комплектов позволяет усилить голосовую (телефонную) связь на расстоянии до 15-20 км от БС оператора (в зависимости от мощности внешней антенны и репитера) и получить доступ в Интернет 3G посредством подключения через WiFi-сеть всех устройств к одной SIM-карте, усиление 3G на смартфонах и планшетах не произойдет - Интернет "берется" через WiFi с одной сим-карты. 3G сигнал может быть усилен на расстоянии до 11-12 км от БС оператора.

3) Вариант №3. Комплект усиления GSM / 3G 900 + DCS / 4G 1800 - данный комплект подойдет тем, кто хочет усилить голосовой (телефонный) сигнал на всех устройствах (телефонах и смартфонах), а также 4G LTE на частоте 1800 МГц - Теле2 по всей России, кроме Москвы и МО, МТС и Билайн (Мегафон гораздо реже) в ряде областей и районов (например, Татарстан, Волгоград и область, Башкирия и др. - уточняйте у наших специалистов), Мотив, Таттелеком (Летай) и др.

7a7acd35fab7dc88b82dfb50f992e743 Если Вам необходимо усилить сигнал на территории более 500 квадратных метров (в радиусе более 25 метров), на разных этажах, в нескольких помещениях, разделенных толстыми стенами и т.д., советуем Вам приобрести также комплект внутренних аннтен 3G / GSM со сплитером.
