Для контроля, прочистки или срочного ремонта водоотводящей системы необходимы специальные сооружения, которые позволяют быстро получить доступ к коммуникациям. Смотровой колодец для водопровода используется именно с такими целями.

Что такое смотровой колодец

Смотровой или инспекционный колодец – это устройство для канализации, которое позволяет быстро получить доступ к различным частям водопроводной системы. В зависимости от рода использования и места установки, инспекционный отвод может быть различных форм и диаметров. Главным отличием его конструкции от прочих накопителей и септиков в увеличенном диаметре. Его размер позволяет без труда проникнуть внутрь взрослому человеку.

Инспекционный колодец в разобранном видеИнспекционный колодец в разобранном виде

Существуют такие виды смотровых колодцев:

  1. Линейный. Его установка производится исключительно на ровных горизонтальных участках водопровода. Он устанавливается в нескольких местах, к примеру, узлах или стыках труб;
  2. Поворотный. В местах поворота коммуникаций обязательно организовывается инспекционное отверстие, т. к. именно эти участки наиболее подвержены деформации. Его конструкция представляет собой искривленный корпус, который может быть повернут на определенное количество градусов по отношению к трубам;
  3. Узловой используется в участках, где соединяются несколько труб. Это самый большой смотровой канализационный отвод. Он может быть оснащен 2, 3 и более отводами для воды;
  4. Перепадный представляет собой довольно сложную конфигурацию, где учитывается переход от высокого уровня трубы в низкому.

Дренажный и канализационный смотровой колодец может быть изготовлен из различных материалов: пластик, полимер, чугун, сталь, железобетон. К примеру, для ливневой ненапорной канализации принято использовать пластиковые модели из ПВХ, зачастую представляющие собой труб увеличенного диаметра. Для защиты от деформаций их помещают в металлические сетчатые кожухи.

Пластиковая кабельная труба для колодцаПластиковая кабельная труба для колодца

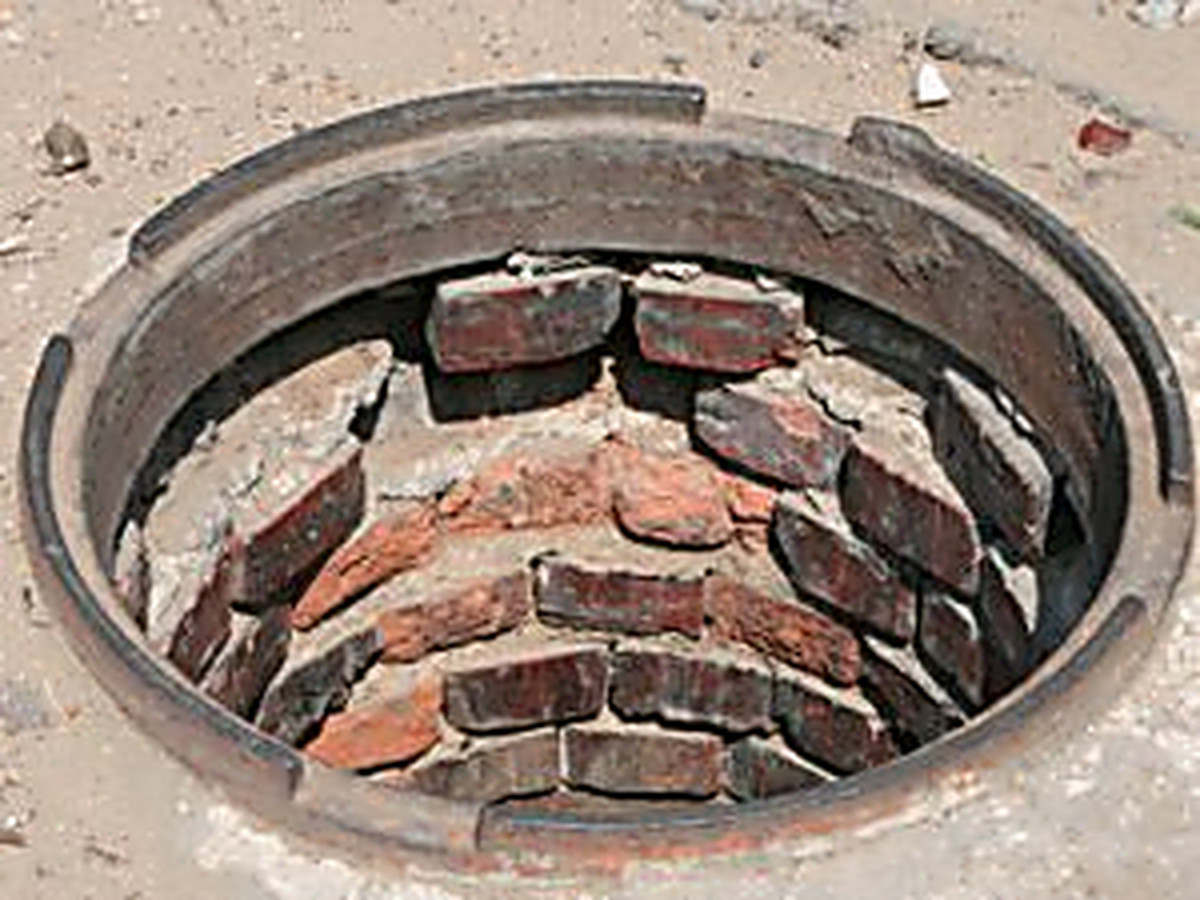

Железобетонный смотровой колодец – это самый распространенный вариант для частного дома. Бетонные модели известны своей доступностью и надежностью – их можно сделать своими руками, к тому же, бетон не деформируется от давления земли. Но срок службы такого отвода – менее 20 лет. Под постоянным воздействием стоков материал разрушается. Аналогично бетону, материалом для инспекционного котлована может служить кирпич. Эту модель можно использовать для заземления дома.

Бетонные кольца для колодцаБетонные кольца для колодца

Чугунные модели применяются для организации слежения за состоянием канализационных отводов многоэтажных домов. Его монтаж практически невозможно осуществить самостоятельно, к тому же, со временем чугун может покрыться различными наростами. Но вместе с этим, этот тип колодцев является одним из самых долговечных и надежных.

Конструктивные особенности

Уличный смотровой колодец представляет собой следующую конструкцию:

  1. Дно. Все инспекционные отводы должны быть закрытого типа;
  2. Рабочая часть. Может представлять собой широкое кольцо, изогнутую геометрическую фигуру, реже – квадрат или прямоугольник. Сюда при необходимости и погружается специалист;
  3. Крышка, ГОСТ 3634-99. Пластиковый или чугунный люк для смотрового колодца является важнейшей составляющей. Он защищает канализацию от внешних загрязнений и гарантирует безопасность домочадцев. Его рекомендуется дополнять замком.
Конструкция смотрового линейного колодцаКонструкция смотрового линейного колодца

Иногда конструкции оснащаются лестницей, которая позволяет беспрепятственно перемещаться по колодцу. Её иногда заменяют полками. Их чертеж представлен ниже.

Пример расположения полокПример расположения полок

Принцип работы системы прост. Магистральная труба переходит в смотровое сооружение при помощи соединения с емкостью. Место стыка тщательно герметизируется. В любом инспекционном отводе есть лотковая часть – та, в которой производится инспекция, и рабочая. По рабочей проходят стоки из канализации, поэтому она имеет небольшой уклон.

Видео: смотровой колодец d 300mm из пластиковой трубы

Монтаж

Установка смотрового колодца требует соблюдения требований СНиП. В них говорится, что лоток обязательно должен располагаться на плотной песчаной подушке. В зависимости от уровня промерзания грунт может понадобиться стеновой утеплитель. С этими целями котлован оборудуется глиняным или текстильным кожухом.

Общие требования по конструкции и установке колодцев:

  1. Они должны располагаться на расстоянии друг от друга не менее 30 метров. Этот показатель зависит от диаметра магистрального трубопровода. К примеру, схема с трубой от 600 мм требует минимального расстояния между отводами 100 метров. Помимо этого, смотровые сооружения должны находиться на каждом «важном» участке канализационной системы;
  2. Если выбран пластиковый отвод, то рекомендуется использовать кабельный тип трубопровода. Он отличается от классического гофрированной поверхностью, оснащенной многочисленными ребрами жесткости;
  3. Для системы дренажа также важно, чтобы инспекционное сооружение не подмывалось грунтовыми водами.

Пошаговая инструкция по установке:

  1. Подготавливается котлован. Выкапывается яма, которая на 50 сантиметров превышает размер колодца. После этого её стенки уплотняются, при необходимости выстраивается опалубка. По ней в дальнейшем можно залить защитный кожух;

    Пример расположенияПример расположения

  2. На дно насыпается подушка из песка и щебня в равных пропорциях. Песок для смотрового колодца лучше брать речной – он более плотный;
  3. После производится погружение лотка (отрезка трубы, диаметр которого не менее 600 мм), и герметизация днища. Если выбран пластиковый отвод, то это можно сделать своими руками. Для установки моделей из чугуна и бетона потребуется воспользоваться услугами грузоподъемной техники;
  4. Выпуск трубы (канализации, водостока, дренажа) подключается к патрубкам колодца. Места стыков уплотняются, теплоизолируются и герметизируются. Чтобы в сети при эксплуатации не возникало перепадов давления отдельно нужно продумать вентиляцию смотрового отсека;

    Подключение трубФото: подключение труб

  5. Свободное место по сторонам емкости засыпается песком и щебнем. Уплотняется. Через несколько дней процедуру нужно повторить;
  6. Последней устанавливается крышка. Люки для смотровых колодцев подбираются по диаметру отвода и необходимым особенностям. Эксплуатировать канализацию можно будет уже через 3 дня после установки инспекционного сооружения.

Купить готовые смотровые колодцы можно в любых сантехнических магазинах, их цена зависит от марки и конструктивных особенностей. Например, модель от Uponor (300 мм) в СПб будет стоить 60 евро, а в Краснодаре – 58.
